產品分類 : 甲醛傳感器模組
型號 : SGA-400-HCHO

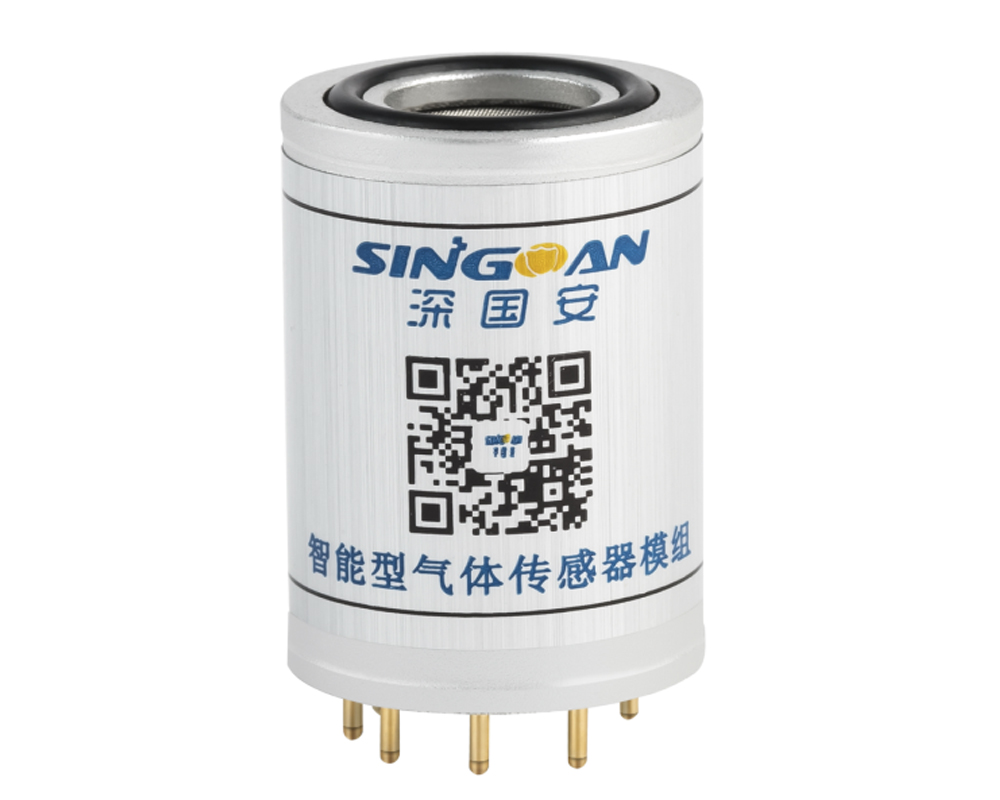

產品描述 : SGA-400-HCHO智能型甲醛傳感器模組是深國安電子專門針對氣體探測器生產企業、氣體變送器研發公司、工業過程化控制車間、環境監測、智能家居物聯網及氣體分析儀表行業而推出的一款新型智能氣體傳感器模組。又叫智能型甲醛氣體檢測模塊、有毒氣體檢測模組等。主要為解決氣體探測種類繁多、各品牌氣體傳感器互不兼容、生產標定復雜、核心元器件更換受限等問題而研發生產。
一、產品簡介
SGA-400-HCHO智能型甲醛傳感器模組是深國安電子專門針對氣體探測器生產企業、氣體變送器研發公司、工業過程化控制車間、環境監測、智能家居物聯網及氣體分析儀表行業而推出的一款新型智能氣體傳感器模組。又叫智能型甲醛氣體檢測模塊、有毒氣體檢測模組等。主要為解決氣體探測種類繁多、各品牌氣體傳感器互不兼容、生產標定復雜、核心元器件更換受限等問題而研發生產。
SGA-400-HCHO智能型甲醛傳感器模組是在國外原裝進口傳感器的基礎上,進行了信號放大、數據處理、智能運算及溫濕度補償?shù)裙ぷ鳌G医?jīng)過99.999%純度的標準氣體校正后才出貨給客戶。因此,客戶購買后,無需任何操作,可直接采集標準信號進行數據處理。即方便使用、又節約了研發及生產成本。可以說,采用深國安公司生產的SGA-400智能型氣體傳感器模組,只需開發一款產品,即可對應不同企業對檢測不同氣體、不同量程、不同單位值的需求。
SGA-400-HCHO智能型甲醛傳感器模組可直接輸出0.4-2V、0-1.6V、0-4V、0-5V等電壓信號,還預留有串口信號。且產品直徑只有21.5mm,是目前市場上體積最小、功能最強大的一款產品。因其出色的性能和可靠性,廣泛應用于科研、氣體監測等領域。
二、產品特點
● 可對應上百種可燃及有毒氣體;
● 本質安全型電路設計,安全可靠;
● 市面上最小的氣體傳感器模組,直徑僅有21.5mm;
● 專業精選、原裝進口,兼容紅外、電化學、催化、半導體等多種傳感器;
● 自帶溫度補償,出廠精準標定,使用時無需再標定;
● 電壓和串口同時輸出特點,方便客戶調試及使用;
● 最簡化的外圍電路,生產簡單、操作方便;
三、產品參數
檢測氣體 | 甲醛 | ||
化 學 式 | HCHO | ||
檢測原理 | 電化學 | ||
量 程 | 0-1、5、10、20、50、100、200、500、1000、2000、6000PPM(更多量程請咨詢) | ||
分 辨 率 | 0.01、0.1、1PPM可選(根據量程和傳感器而定) | ||
輸出信號 | 0.4-2.0VDC(常規)、0-1.6VDC、0-4VDC、0-5VDC可選 | ||
設計標準 | GB50493-2009《石油化工企業可燃?xì)怏w和有毒氣體檢測報警設計規范》 | ||
執行標準 | GB3836.1-2010《爆炸性氣體環境用電氣設備 第一部分:通用要求》 GB3836.2-2010《爆炸性氣體環境用電氣設備 第二部分:隔爆型“d” 》 Q/SGA 01-2014《深國安電子科技有限公司企業執行標準》 | ||
數字信號格式 | 數據位:8 停止位:1 校驗位:無 | ||
工作電壓 | 5V±1% | 外殼材質 | 鋁合金 |
精 度 | ≤±3% | 防爆等級 | 本質安全型 |
響應時間 | ≤30S(T90) | 防護等級 | IP65 |
重 復 性 | ≤±2% | 預熱時間 | 30S |
線性誤差 | ≤±2% | 輸出接口 | 7PIN |
零點漂移 | ≤±1%(F.S/年) | 波 特 率 | 9600 |
工作溫度 | ~+50℃(特殊要求請咨詢) | 安裝方式 | 7腳拔插式 |
工作濕度 | ≤95%RH無結露 | 重 量 | 200g |
工作壓力 | 86~106Kpa | 設計壽命 | 2~5年(根據傳感器而定) |
功 耗 | ≤50mA(催化≤100mA) | 尺 寸 | Φ21.5*31mm(引腳除外) |
四、使用注意事項

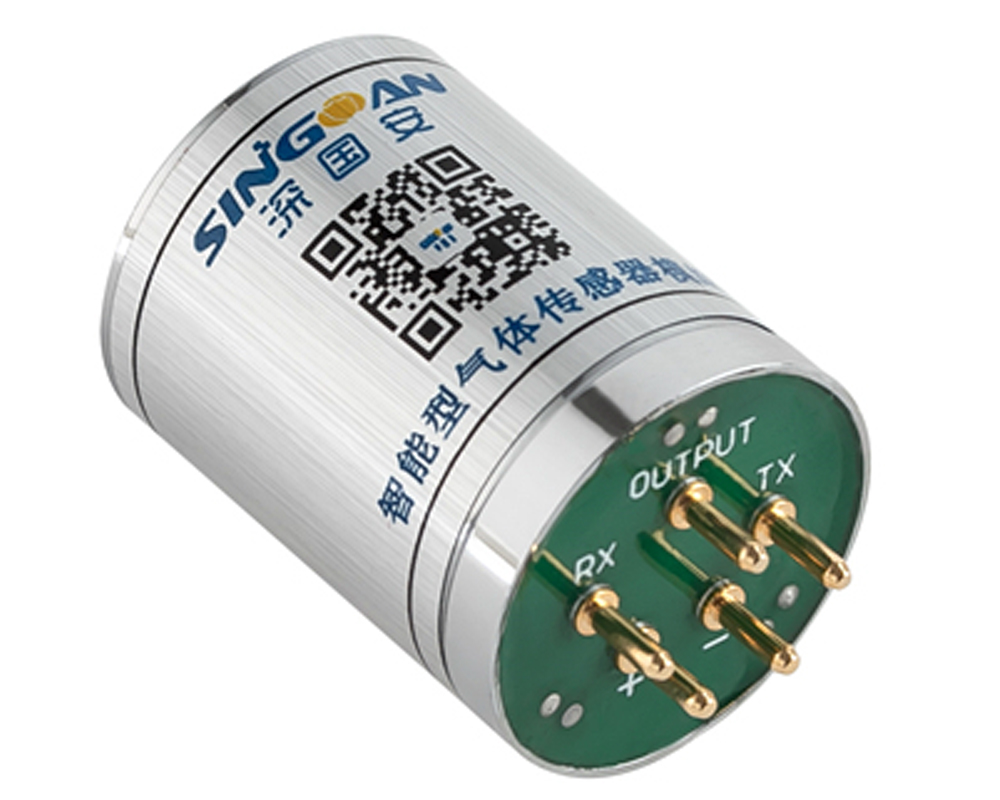

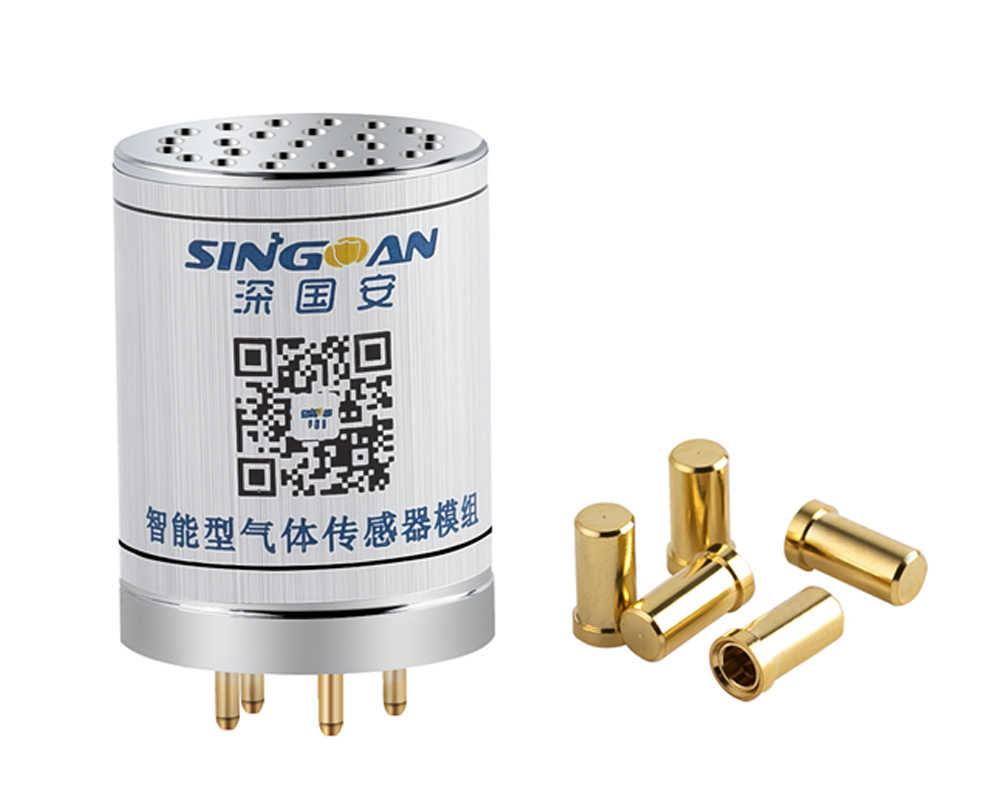

智能型氣體傳感器模組設計有7只管腳,采用插拔方式安裝在傳感器插座上,為保證連接可靠,應當選擇使用專用插孔。插孔應當按管腳對應方式布置,插孔應當垂直安裝,焊接牢固。根據用戶的特殊要求,可以不使用管腳拔插方式,而采用外部引線方式,引線型號為ZR-BVR0.75,線長一般不超過150mm。在有防爆要求的工作現場,安裝前,必須關閉傳感器所連接設備的電源。
