1.1 前言

尊敬的客戶，感謝您使用深圳市深國安電子科技有限公司的產品，衷心希望我們的產品能夠為您創造出更多的價值。

本手冊詳細地介紹了設備的性能特點和技術指標、安裝使用方法以及設備的診斷和維護等內容，文中包含許多與產品相關的重要信息，為確保設備的正常、高效使用，請您務必在設備使用之前仔細閱讀本手冊。

嚴格按照本手冊的說明進行操作可以保證產品使用的安全性和規范性。如果在使用過程中有任何疑問，可隨時與本公司客戶服務中心聯系，我公司將及時由專業技術工程師為您提供服務。

2. 產品介紹

2.1 無線可燃氣體檢測儀產品簡介

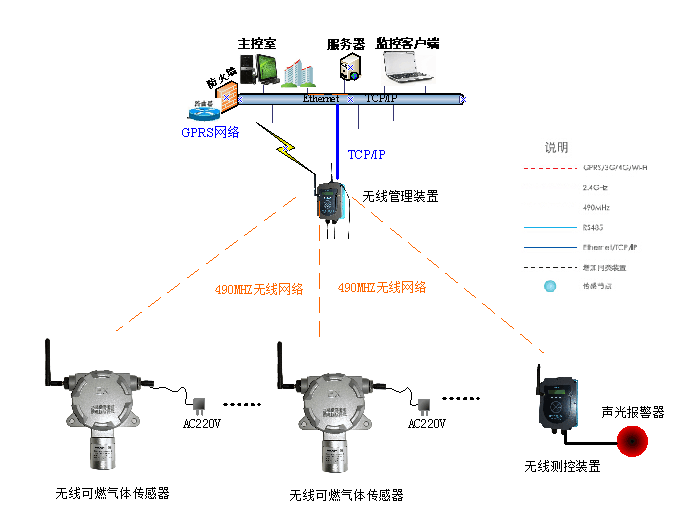

無線可燃氣體檢測儀使用的是490MHz全球通用頻段，符合國家標準對490MHz頻道無線產品的相關規定，是一款性價比和實用性都很高的無線數傳產品，廣泛使用在石油、化工、工廠等相關領域。

2.2 技術特點

3 電氣安裝與接線

3.1 產品外觀說明

下圖是SGA-500D 系列無線可燃氣體檢測儀的外觀示意圖。（ 注明：具體產品外觀，以實物為準。）

電源及通訊接口：

電源接口：3.6V鋰亞電池或DC5V-2A適配器

通信接口—標準RS485口：

天線安裝：

天線安裝時，只需要將天線擰緊到采集器左側上方外露的螺紋旋鈕座上，天線的方向可以根據信號情況進行調整。

3.2 安裝及結構說明

壁掛式安裝。安裝時，直接用螺絲固定在墻上即可。外形尺寸169.7mm×138mm×77mm(長*寬*高)，圖3.2 為 SGA-500D系列無線可燃氣體檢測儀安裝尺寸示意圖。

4. 軟件配置參數及調試工具操作說明

4.1工作模式

    切換S1拔碼開關，選擇相應初始工作模式。（默認為正常或定時工作模式）可通過功能碼有線或無線方式修改工作模式，設備不掉電，工作模式保持為修改后模式，掉電回復初始工作模式。

正常模式：撥兩個開關到ON處；上電LED D1常亮，設備消耗電流45mA左右。

定時工作模式：撥一個開關到ON一個到OFF；設備喚醒狀態LED D1閃爍，休眠狀態LED D1滅。

休眠模式：兩個開關都撥到OFF；LED D1熄滅，待機電流100uA。

4.2 功能描述

采集器支持3種工作模式：正常工作模式、定時工作模式，休眠工作模式。

正常工作模式:

數據被動上傳。PC服務器通過管理器下發Modbus RTU命令讀取采集器數據,設置或者讀取射頻模塊通信參數、休眠時間、工作模式和串口通信參數。同時也可以通過串口設置、查詢以上參數。

定時工作模式:

    工作方式為：“工作--休眠—工作”，如此反復進行。定時工作模式僅支持主動上傳協議。不支持數據查詢和參數的設置、查詢。采集器每次醒來發完數據，根據管理器應答命令確認繼續進入休眠或者切換到其他工作模式（需設置管理器相應的寄存器）。管理無應答時，采集器每隔4秒鐘發送一次命令，最多發送10次后進入休眠。

    休眠模式:

    采集器進入低功耗模式，待機電流100uA.

4.3 通過串口設置、查詢參數

撥撥碼開關至正常模式.將設備通過485串口連接電腦.

    打開XL通訊調試工具，選擇工具欄490-TOOL選項，在彈出窗口第一欄選擇所使用串口（注意端口的選擇根據個人電腦連接口而異），波特率9600，數據位：8位，校驗位：無，停止位：1，點擊“打開串口”按鈕，如圖所示

選擇設備串口參數時，點擊讀取按鈕可讀出當前的波特率、數據位、停止位、校驗等信息。點擊設置按鈕可重新設置設備的波特率、數據位、停止位、校驗信息，系統自動彈出“OK”窗口。

   在設備無線參數選項中單擊讀取按鈕，查看設備的PANID、通信本地地址、通信目標地址、信道、無線數率。點擊設置按鈕可重新設置設備的PAN_ID、通信本地地址、通信目標地址、信道、無線數率，系統自動彈出“ OK ”窗口。設置完成后單擊保存設置按鈕對當前設置進行保存，系統自動彈出 “ SET OK ” “ HELLO ”窗口。

   設備重新上電，再點擊讀取按鈕，若讀取的數值為所設定的值說明設置成功。各參數取值范圍如下：

    PAN_ID ：0-65535 （在同一個網絡中 PAN_ID 要一致）

    信道：1-50 （在同一個網絡中信道要一致）

    本地地址：1-65535 無線設備在網絡中自身的地址

目標地址：1-65535 （ 點對點通信時本地地址和目標地址相互交換即可 ）（注 ：本地地址與目標地址不能相同，設備間本地地址也不能相同 。

    無線數率：0-6， 默認為3

    在版本查詢選項中單擊讀取按鈕，查看設備的版本號。

氣體采集器版本：00050004

程序如果升級，版本號會依次遞增。

4.4設備寄存器

    設備傳輸運用的是MODBUS協議，使用MODBUS命令來查看修改采集器寄存器參數

4.4.1  03H，10H功能碼

4.4.2 命令舉例說明

4.4.2.1. 03功能碼命令格式

設備地址0x01，讀取設備信息參數讀寫寄存器

發送命令：01 03 F2 00 00 07 36 B0 （命令為HEX格式）

返回命令：01 03 0E 00 01 00 02 00 05 00 03 00 00 00 00 00 00 BC 03 （命令為HEX格式）

2. 10H功能碼命令格式

如修改以下參數

主機發送命令：01 10 F0 00 00 05 0A 00 03 00 04 00 02 00 18 00 03 19 4A

采集器返回值：01 10 F0 00 00 05 33 0A

5 采集數據讀取

發送標準MODBUS命令03功能碼讀取采集數據。

當采集器工作在正常工作模式下，采集器支持modbus協議。可通過串口發送modbus命令讀取采集器數據。

采集器的modbus寄存器和數據的對應關系如下。

0x0002H寄存器：氣體傳感器存儲ADC采樣值，實際氣體值需經過公式換算。

0x0003H寄存器：返回數據轉成10進制數除以10則是真實的值，單位 V。

組態軟件對應地址為40003、40004，組態軟件選取數據類型應為short

采集值換算方式：

發送：05 03 00 02 00 02 64 4F  （命令為HEX格式）

采集器返回命令：02 03 04 00 00 AD BC B4 06

命令格式   02       03     04      00  00    AD BC    B4 06

命令注釋設備地址 功能碼 數據長度   氣體值   電壓值  CRC校驗

AIN=([(TX*2.56)/65535-0.5]/2*M)+(Mx-)

定義 ：Tx為設備返回數據（轉換為十進制數）

       M為氣體傳感器量程

       Mx-為氣體傳感器低量程，如氣體傳感器量程為0-30PPM，則

       Mx-為0

6. 注意事項

1、電源：請注意將天線盡可能的遠離開關電源，因為天線發射時可能會影響開關電源的正常工作。當通訊模塊發射出現故障時，檢查電源電壓是否受天線的干擾而突變是排除故障的方法之一。

2、天線：天線應按照收發通訊模塊使用的頻段來選擇。在遠距離使用時，應當采用定向天線或者高增益天線，架設得應盡可能的高。天線及其饋線的阻抗要與通訊模塊的接口相匹配(50Ω)。如果天線阻抗不匹配，整機的效率會很低、功耗會增加，還容易損壞無線通訊模塊。天線架設應注意防雷和天線的方向性，接地要良好。在多雷地區或天線安裝較高時，需要安裝避雷器
